01

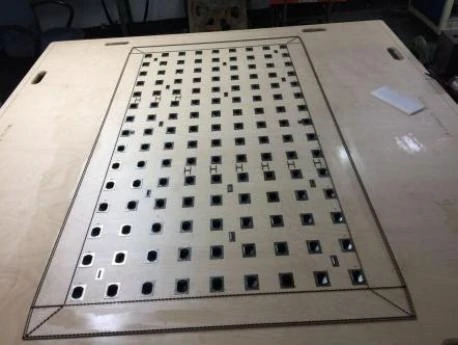

光学膜激光刀模
面向增光、扩散、反射及复合膜，支持大尺寸与自动落料结构。
PRECISION FLAT DIES精密
精密
平刀模
覆盖激光刀模、蚀刻/雕刻刀模、线切割钢板刀模与包装类刀模，面向光学膜、3C 电子、医疗、新能源与印刷包装。
偏光片增光膜扩散膜FPC / PET保护膜胶带包装材料
±0.03 mm蚀刻/雕刻刀模精度
0.5 mm自动落料孔下限
1500 × 3000激光刀模尺寸上限 mm
±0.01 mm三明治包装刀模
FLAT DIE FAMILY
根据材料、尺寸和批量
匹配平刀结构
不同结构覆盖从大尺寸光学膜到小孔电子材料与高精度包装模切。
02
偏光片激光刀模
支持多种刀锋角度、单双镜面两段刀与节材排版。
03

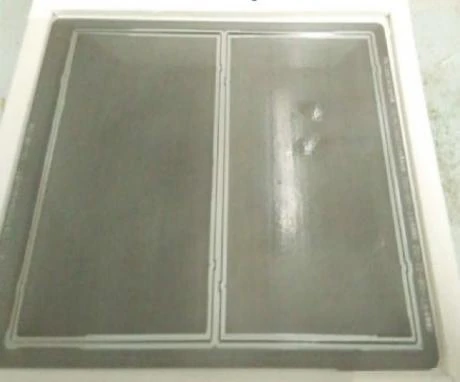

蚀刻刀模
适用于保护膜、胶带与光学膜，精度可达 ±0.03 mm。
04

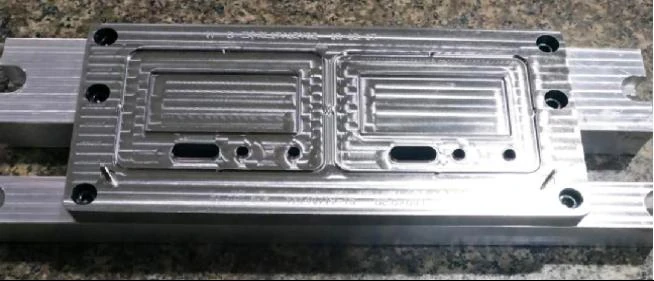

雕刻刀模
适用于较厚 FPC、PC/PET，可选铁氟龙或镜面处理。
05

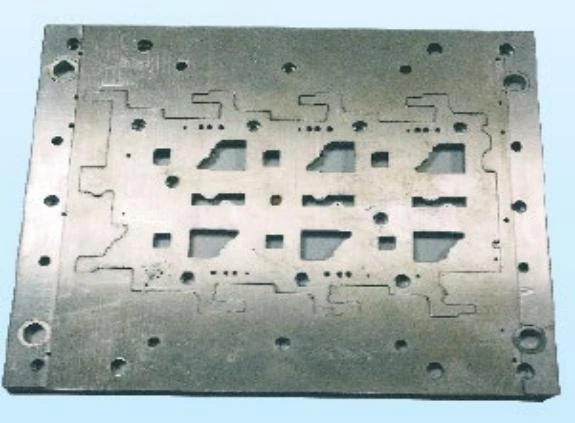

线切割钢板刀模
热处理钢板与进口刀片组合，刀片钝化后可重复更换。

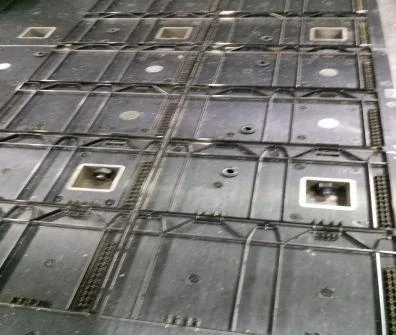

06
包装类刀模
三明治铝板与木制结构，面向高精度烟包及印刷包装。
TECHNICAL SPECIFICATIONS
典型产品技术参数
以下为标准工艺的典型能力，具体规格将根据材料、版面结构、设备条件与图纸评审确认。
01消费电子激光刀模胶粘件 / 电子辅材
- 刀板与刀材
- 进口桦木板 / 日本进口刀材
- 弯刀 R 下限
- < 0.3 mm
- 外形精度
- ±0.15 mm
02光学膜组合激光刀模增光 / 扩散 / 反射 / 复合膜
- 尺寸上限
- 1500 × 3000 mm
- 自动落料孔下限
- 1.0 mm
- 典型精度
- ±0.25 mm
03偏光片激光刀模偏光片 / 大尺寸光学膜
- 典型尺寸
- 1600 × 1600 / 1600 × 2000 mm
- 刀锋结构
- 28° / 30°，单镜面或双镜面
- 节材排版控制
- 尺寸 ±0.1 mm / 吸收轴 ±0.1°
04蚀刻刀模保护膜 / 胶带 / 光学膜
- 尺寸上限
- 400 × 600 / 700 × 900 mm
- 落料孔下限
- 0.5 mm
- 典型精度
- ±0.03 mm
05雕刻刀模PC / PET / FPC
- 材料厚度
- PC/PET ≤0.8 mm，FPC ≤0.5 mm
- 尺寸上限 / 孔径下限
- 300 × 400 mm / 0.8 mm
- 典型精度
- ±0.03 mm
06线切割钢板刀模高强度 / 可维护结构
- 钢板硬度
- HRC 60 ± 2
- 弯刀 R 下限
- 0.3 mm
- 典型精度
- ±0.05 mm
07包装类刀模烟包 / 印刷包装
- 尺寸上限
- 1600 × 1600 mm
- 三明治结构
- ±0.01 mm
- 木制结构
- ±0.02 mm
OPTICAL FILM CONTROL
针对光学膜片的
细节控制
刀锋、泡棉、排气、磁铁、封边与运输包装共同影响洁净度和成品质量。
刀锋与尺寸
进口刀材，支持 28°、30° 单镜面或双镜面结构，特殊规格可采用涂硅刀。
- 多尺寸节材排版
- 吸收轴与尺寸控制
- 大尺寸刀板
泡棉与表面保护
通过垫刀泡棉、泡棉豆豆、高低黏双面胶及防尘网，减少异物与压伤。
- 防静电与防尘
- 缓冲保护
- 便于清洁维护
平整与排气
导气槽、钢片和强力磁铁配合，使刀板平整、排气稳定。
- 导气槽设计
- 磁铁防弯曲
- 钢片定位
封边与包装
刀模四周封边并采用缠绕膜包装，降低灰尘、异物及运输碰伤风险。
- 上下料方向识别
- 边缘防护
- 洁净运输
EQUIPMENT & INSPECTION
设备能力支撑
可重复的精度

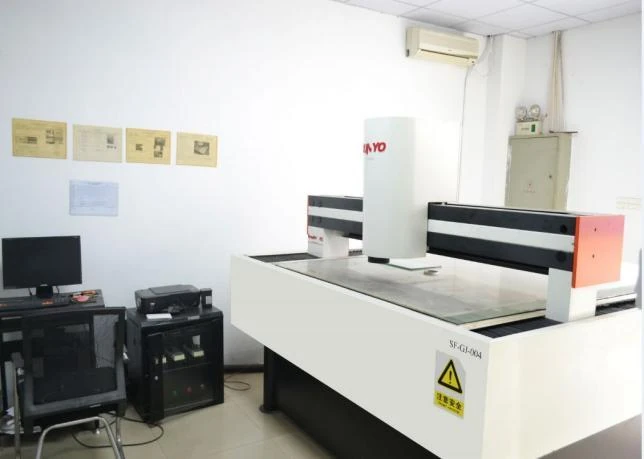

自动弯刀、激光切割、CNC 雕刻与大范围 2.5 次元检测形成制造闭环。

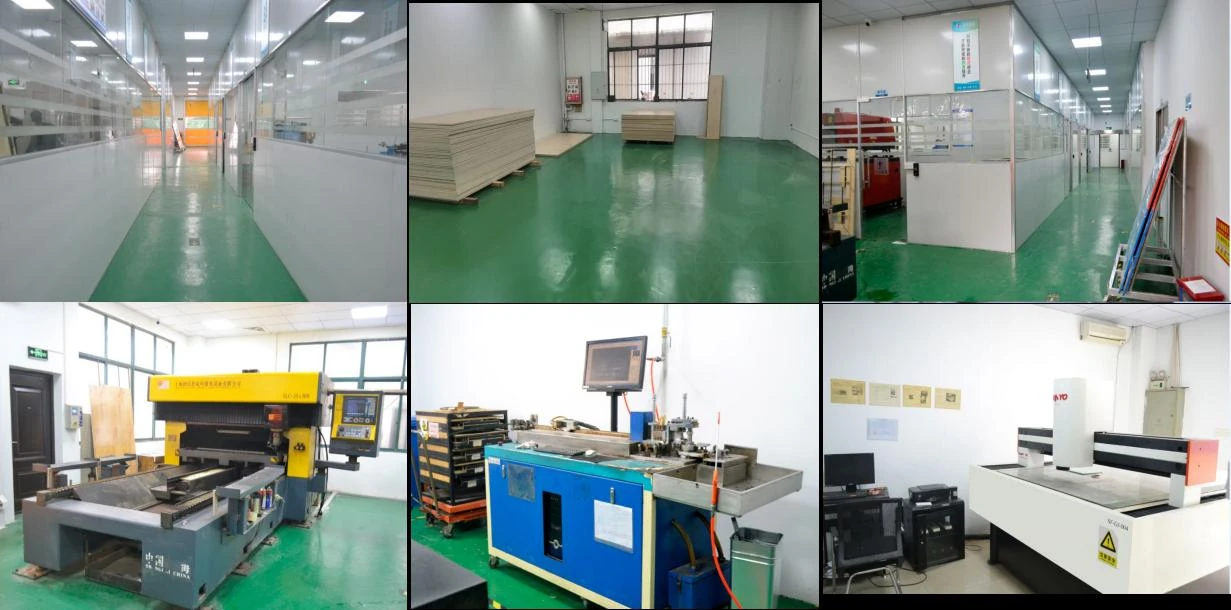

激光刀模生产车间

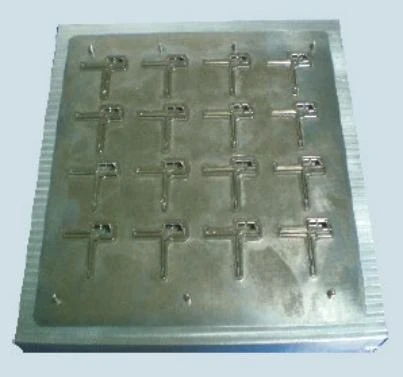

蚀刻刀模
±0.01 mm 检测能力PRECISION MANUFACTURING
